LED-Flexband

LED-Flexbänder

LED-Mini Neonflex

LED-Flexbänder

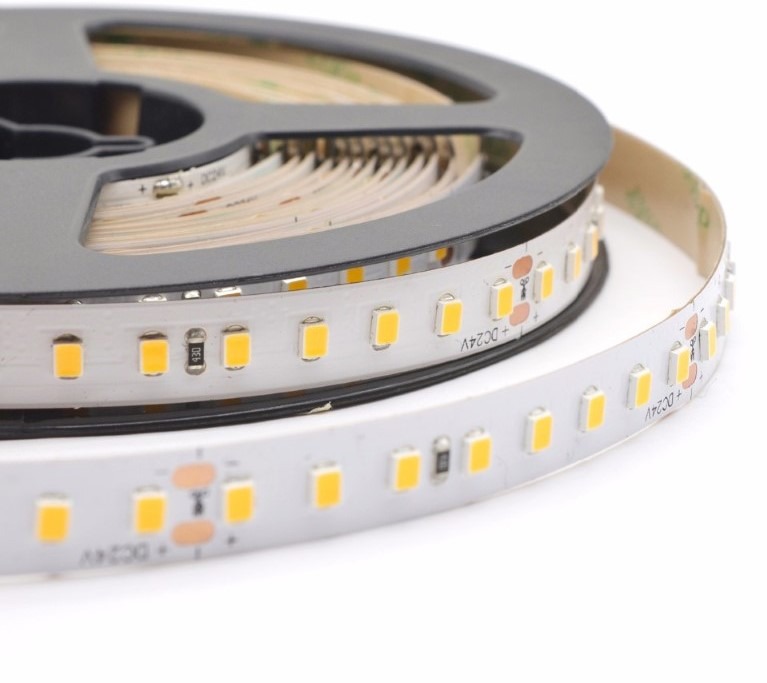

RBW-60S


Farbe	weiß, warmweiß, rot, blau
Maße (B x T x H)	5000 x 8 x 2 mm
SMD Chip Abstand	16,7 mm
SMD Chips pro Rolle	300 Stück / 60/m
Abstrahlwinkel	120°
Energieverbrauch	6 W/m
Lichtstrom (weiß)	510-630 lm/m (weiß)
Zertifizierung	UL, CE, RoHS, TÜV
IP-Klasse	65
Garantie	3 Jahre

RBW-120S


Farbe	weiß, warmweiß, neutralweiß
Maße (B x T x H)	5000 x 8 x 2 mm
SMD Chip Abstand	8,3 mm
SMD Chips pro Rolle	600 Stück / 120 Stk/m
Abstrahlwinkel	120°
Energieverbrauch	9,6 W/m
Lichtstrom (weiß)	840-1020 lm/m (weiß)
Zertifizierung	UL, CE, RoHS, TÜV
IP-Klasse	65
Garantie	3 Jahre

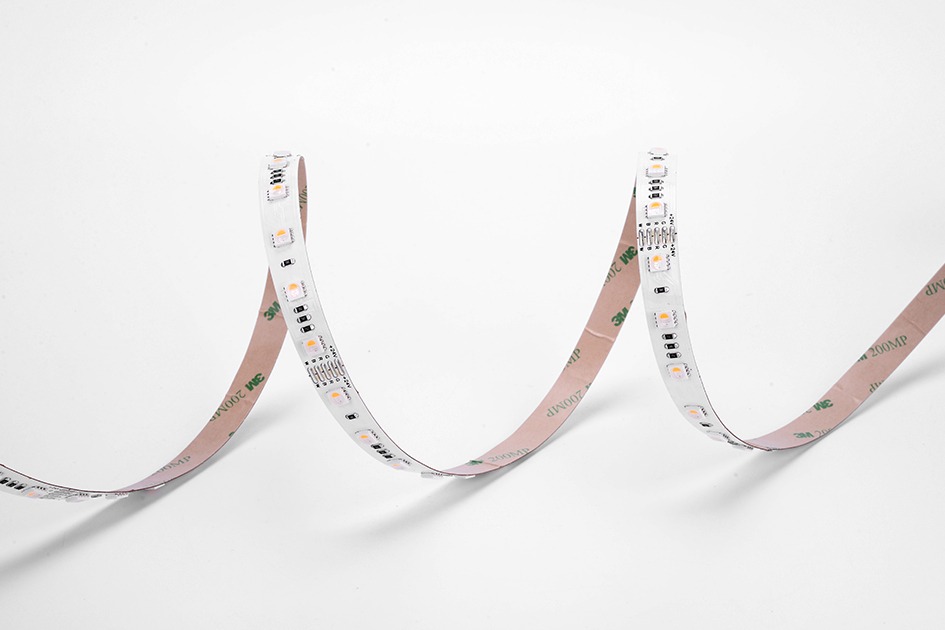

RARGB-60S


Farbe	RGB / RGB+W
Maße (B x T x H)	5000 x 8 x 2 mm
SMD Chip Abstand	16,7 mm
SMD Chips pro Rolle	300 Stück / 60 Stk/m
Abstrahlwinkel	120°
Energieverbrauch	max 14,4 W/m
Lichtstrom (weiß)	RGB 210-750 lm/m (weiß)
Zertifizierung	UL, CE, RoHS, TÜV
IP-Klasse	65
Garantie	3 Jahre

LED-Mini Neonflex

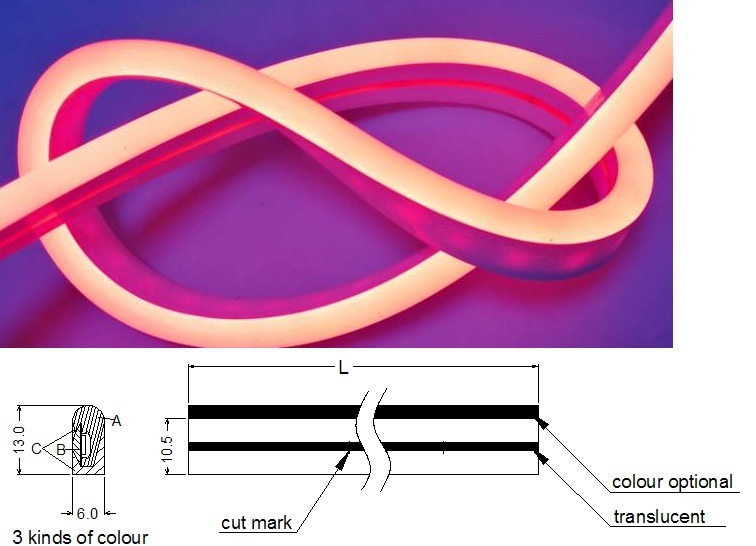

LED-Mini Neonflex


Farbe	auf Anfrage
Maße (B x T x H)	5000 x 13 x 6/8 mm
Spannung	12V
Energieverbrauch	9 W/m
max. Länge einseitig eingespeist	5m
max. Länge beidseitig eingespeist	10m
Anzahl der LED	120 LED/m
Lichtstrom (weiß)	320 lm/m (weiß)
Zertifizierung	UL, CE, RoHS, TÜV
IP-Klasse	65
Garantie	3 Jahre

Copyright © 2025 Kontor Lighting

Flächenausleuchtung in 24V

Welches Modul für welche Anwendung?

In dieser Tabelle können Sie über die Bautiefe des Rahmens

den optimalen Modulabstand und
das geeignete Modul

heraus finden.

	ALPHA-1 0,48W, 24V, 82 Im	ALPHA-2 0,96W, 24V, 164 Im	ALPHA-3 1,44W, 24V, 245 Im	ALPHA-6 4,5W, 24V, 700 Im
Bautiefe BT	Modulabstand MA
	Modul anzeigen	Modul anzeigen	Modul anzeigen	Modul anzeigen
Maße in mm	Plexiglas / Spanntuch	Plexiglas / Spanntuch	Plexiglas / Spanntuch	Plexiglas / Spanntuch
25
30
40	90 / 70
50	110 / 90
60	160 / 140
70	190 / 170
80		210 / 190	280 / 260
90		230 / 210	300 / 280
100		250 / 230	300 / 280
110			330 / 310
120				400 / 380
130				430 / 410
140				450 / 430
150				500 / 480
160				520 / 500
170				550 / 530
180				600 / 580
190				650 / 630
200				700 / 680
210				700 / 680
220				700 / 680

Modulabstand MA

Das erste Maß xx / = Modulabstand berücksichtigt die Abdeckung mit Plexiglas in weiß
Das zweite Maß / xx = wenn Sie Spanntuch oder dunkle Farben verwenden
Beispiel: Sirius-I-4-160 mit Spanntuch 120mm Bautiefe da ist der Abstand nicht 170mm, sondern 150mm.
Alle Maße sind in mm, der Abstand bezieht sich immer auf die Mitte des Moduls.
Am Rand entsprechend die Hälfte des Abstandes.
Die waagerechte und senkrechte Auslegung ist gleich.

Flächenausleuchtung

Welches Modul für welche Anwendung?

In dieser Tabelle können Sie über die Bautiefe des Rahmens

den optimalen Modulabstand und
das geeignete Modul

heraus finden.

	VEGA-Mini 25-60 mm 0,24W, 12V, 36 Im	VEGA-XXS1 30-60 mm 0,15W, 12V, 23 Im	VEGA-X1 50-70 mm 0,26W, 12V, 45 Im	VEGA-1 60-90mm 0,6W, 12V, 65 Im	VEGA-2 100-120mm 1,2W, 12V, 150 Im	VEGA-S2 130-150mm 2,4W, 12V, 250 Im	VEGA-4 160-220mm 4W, 12V, 450 Im
Bautiefe BT	Modulabstand MA
	Modul anzeigen	Modul anzeigen	Modul anzeigen	Modul anzeigen	Modul anzeigen	Modul anzeigen	Modul anzeigen
Maße in mm	Plexiglas / Spanntuch	Plexiglas / Spanntuch	Plexiglas / Spanntuch	Plexiglas / Spanntuch	Plexiglas / Spanntuch	Plexiglas / Spanntuch	Plexiglas / Spanntuch
25	25 / 25
30	30 / 30	50 / 30
40	40 / 40	65/45
50		80 / 60	85 / 65
60		80 / 60	100 / 80	110 / 90
70			120 / 100	135 / 115
80				160 / 140
90				170 / 150
100					180 / 160
110					190 / 170
120					200 / 180
130						260 / 240
140						280 / 260
150						300 / 280
160							350 / 330
170							375 / 350
180							400 / 375
190							425 / 400
200							450 / 425
210							475 / 450
220							500 / 475

Modulabstand MA

Das erste Maß xx / = Modulabstand berücksichtigt die Abdeckung mit Plexiglas in weiß
Das zweite Maß / xx = wenn Sie Spanntuch oder dunkle Farben verwenden
Beispiel: Sirius-I-4-160 mit Spanntuch 120mm Bautiefe da ist der Abstand nicht 170mm, sondern 150mm.
Alle Maße sind in mm, der Abstand bezieht sich immer auf die Mitte des Moduls.
Am Rand entsprechend die Hälfte des Abstandes.
Die waagerechte und senkrechte Auslegung ist gleich.
