Transformatoren

Slim Line Serie
GPV Serie
HLG Serie
FTPC-Serie

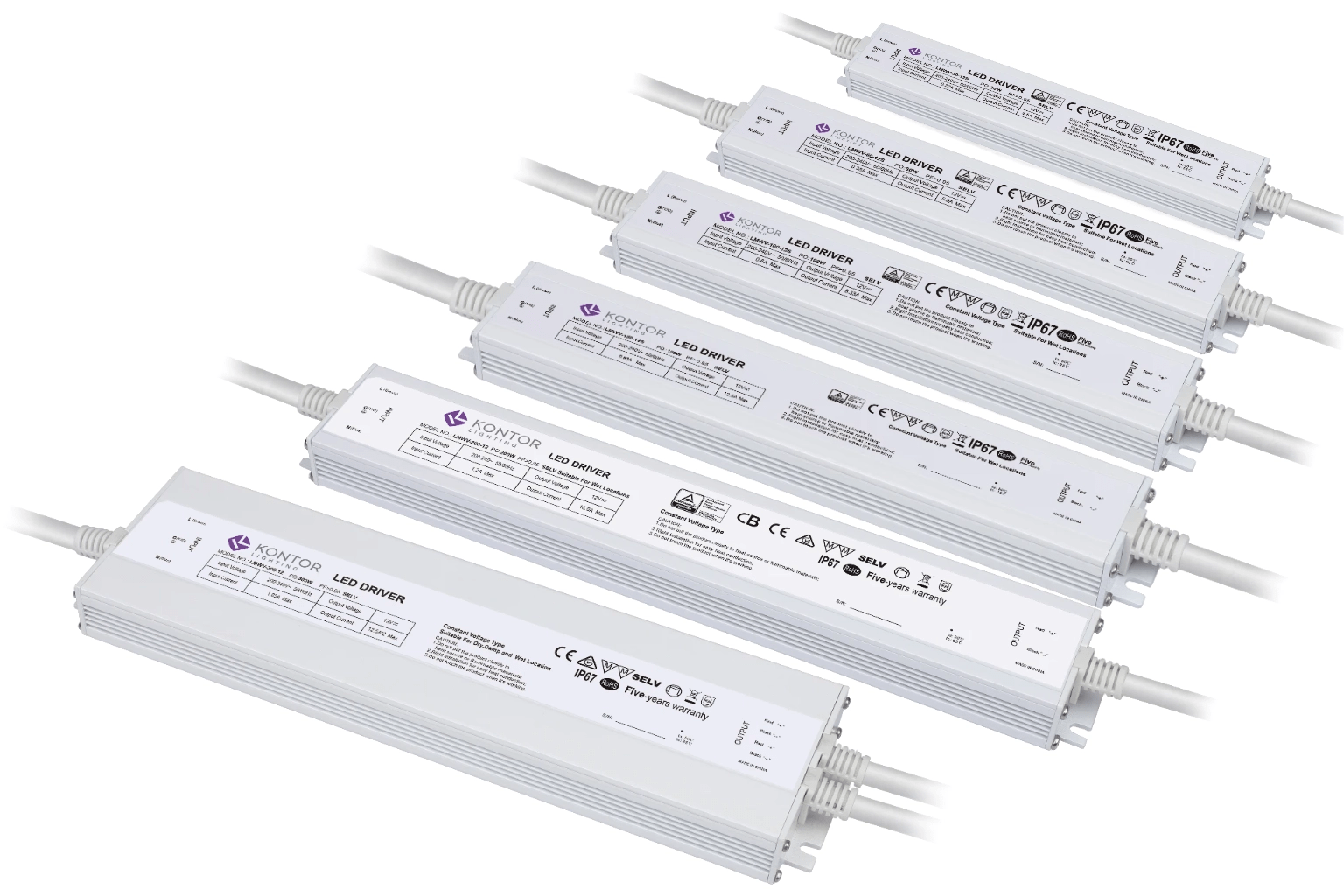

Slim Line Serie

verfügbar in 12 und 24 Volt

Eigenschaften

Sicherung: Kurzschluss / Spannungsanstieg / Überlastung
Konstantspannung
feuchtigkeitsgeschützes IP67 Metall-Gehäuse
Bauform mit niedrigem Querschnitt
Isolationsklasse II
Klasse C nach EN 61000-3
Luftkühlung
geeignet für LED Beleuchtung
bis zu 50.000 h nominale Lebensdauer bei ta 50 °C
Fehlerrate von max. 0,2 % pro 1.000 h
5 Jahre Garantie
weitere Informationen finden Sie in den folgenden Datenblättern

Datenblätter

PS-LMWV-30
PS-LMWV-60
PS-LMWV-100
PS-LMWV-150
PS-LMWV-200

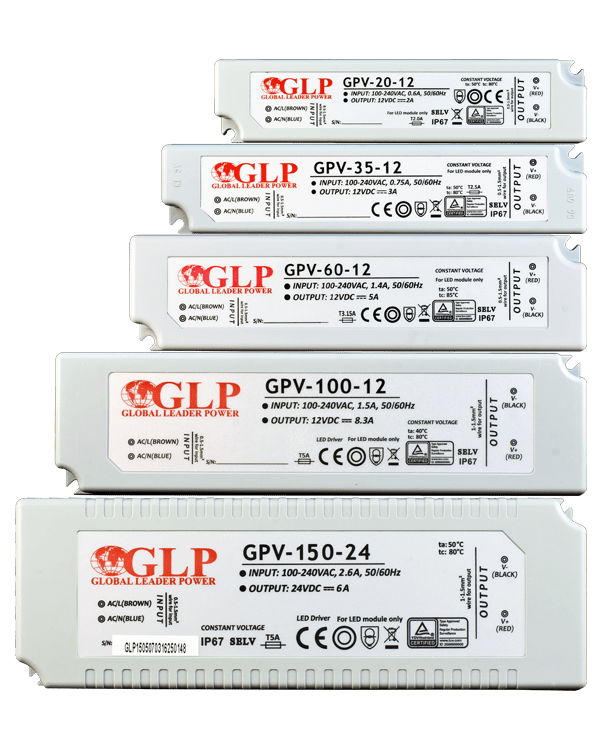

GPV Serie

verfügbar in 12 und 24 Volt

Eigenschaften

Sicherung: Kurzschluss / Spannungsanstieg / Überlastung
feuchtigkeitsgeschützes IP67 Kunststoff-Gehäuse
Isolationsklasse II
UL1310 Class 2 power unit
Luftkühlung
geeignet für LED Beleuchtung
hoher Standart bei niedrigem Preis – inkl TÜV
3 Jahre Garantie
weitere Informationen finden Sie in den folgenden Datenblättern

GPV Serie

Datenblätter

GPV-12
GPV-18
GPV-20
GPV-35
GPV-60
GPV-75
GPV-100
GPV-120
GPV-150
GPV-200

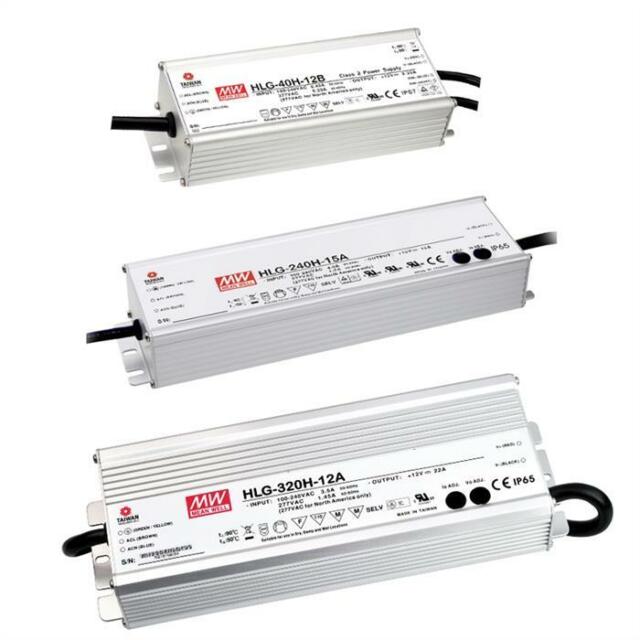

HLG Serie

verfügbar in 12 und 24 Volt

Eigenschaften

Konstantspannung und Konstantstrom
Metallgehäuse mit Klasse I Design
eingebauter akitver PFC Funktion
Klasse C Netzteil
IP65/ 67 für Innen- und Außeninstallation
Optionen: Ausgang über Poti einstellbar, 3in1 Dimmen, Timer Dimmen
typische Lebensdauer > 62.000h
geeignet für LED Beleuchtung
7 Jahre Garantie
weitere Informationen finden Sie in den folgenden Datenblättern

Datenblätter

HLG-40H
HLG-80H
HLG-120H
HLG-150H
HLG-240H
HLG-320H

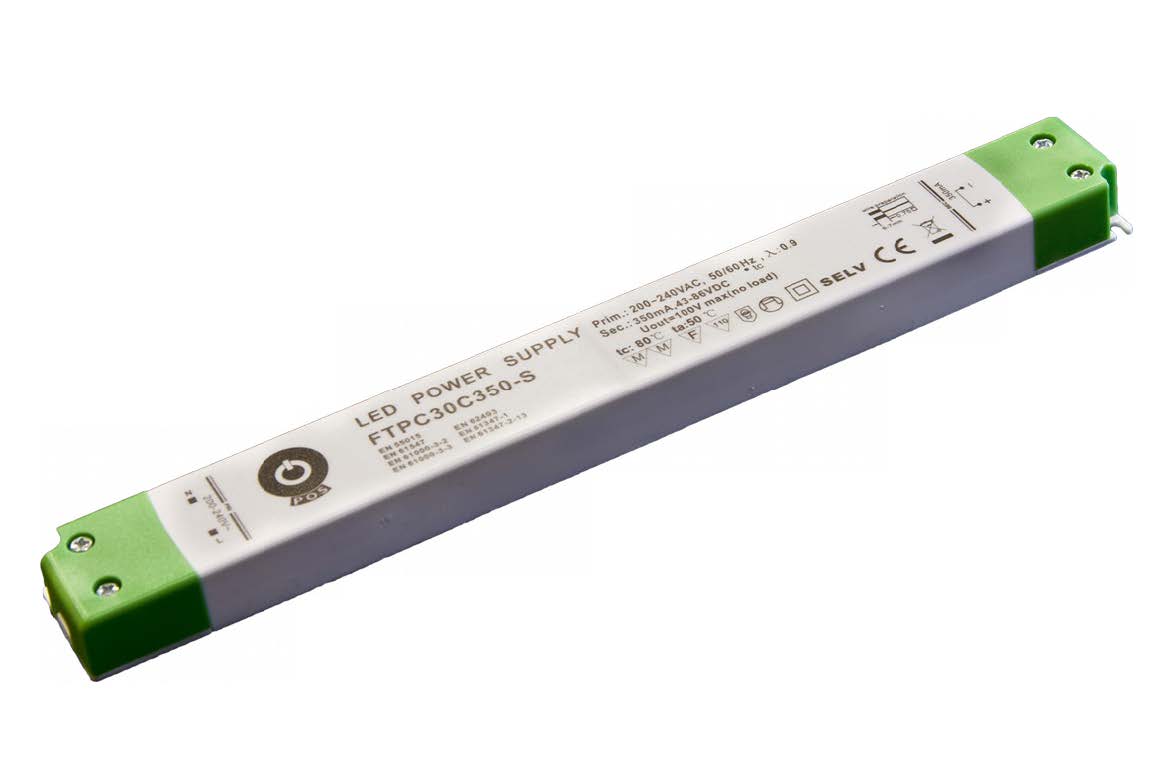

FTPC-Serie

verfügbar in 12 und 24 Volt

Eigenschaften

Sicherung: Kurzschluss / Spannungsanstieg / Überlastung
Isolationsklasse II
geeignet für Möbeleinbau
Luftkühlung
geeignet für LED Beleuchtung
hoher Standart bei niedrigem Preis
5 Jahre Garantie
weitere Informationen finden Sie in den folgenden Datenblättern

Datenblätter

FTPC-12V-15
FTPC-12V-30-C
FTPC-12V-30-S
FTPC-12V-50
FTPC-12V-75
FTPC-12V-100-S
LED MODULE
LED Flexband
Copyright © 2025 Kontor Lighting
Go to top

Flächenausleuchtung in 24V

Welches Modul für welche Anwendung?

In dieser Tabelle können Sie über die Bautiefe des Rahmens

  • den optimalen Modulabstand und
  • das geeignete Modul

heraus finden.
ALPHA-1 0,48W, 24V, 82 Im
ALPHA-2 0,96W, 24V, 164 Im
ALPHA-3 1,44W, 24V, 245 Im
ALPHA-6 4,5W, 24V, 700 Im
Bautiefe BT
Modulabstand MA
Modul anzeigen
Modul anzeigen
Modul anzeigen
Modul anzeigen
Maße in mm
Plexiglas / Spanntuch
Plexiglas / Spanntuch
Plexiglas / Spanntuch
Plexiglas / Spanntuch
25
30
40
90 / 70
50
110 / 90
60
160 / 140
70
190 / 170
80
210 / 190
280 / 260
90
230 / 210
300 / 280
100
250 / 230
300 / 280
110
330 / 310
120
400 / 380
130
430 / 410
140
450 / 430
150
500 / 480
160
520 / 500
170
550 / 530
180
600 / 580
190
650 / 630
200
700 / 680
210
700 / 680
220
700 / 680
Modulabstand MA

Das erste Maß xx / = Modulabstand berücksichtigt die Abdeckung mit Plexiglas in weiß
Das zweite Maß / xx = wenn Sie Spanntuch oder dunkle Farben verwenden
Beispiel: Sirius-I-4-160 mit Spanntuch 120mm Bautiefe da ist der Abstand nicht 170mm, sondern 150mm.
Alle Maße sind in mm, der Abstand bezieht sich immer auf die Mitte des Moduls.
Am Rand entsprechend die Hälfte des Abstandes.
Die waagerechte und senkrechte Auslegung ist gleich.

Datenblatt

Flächenausleuchtung

Welches Modul für welche Anwendung?

In dieser Tabelle können Sie über die Bautiefe des Rahmens

  • den optimalen Modulabstand und
  • das geeignete Modul

heraus finden.
VEGA-Mini 25-60 mm 0,24W, 12V, 36 Im
VEGA-XXS1 30-60 mm 0,15W, 12V, 23 Im
VEGA-X1 50-70 mm 0,26W, 12V, 45 Im
VEGA-1 60-90mm 0,6W, 12V, 65 Im
VEGA-2 100-120mm 1,2W, 12V, 150 Im
VEGA-S2 130-150mm 2,4W, 12V, 250 Im
VEGA-4 160-220mm 4W, 12V, 450 Im
Bautiefe BT
Modulabstand MA
Modul anzeigen
Modul anzeigen
Modul anzeigen
Modul anzeigen
Modul anzeigen
Modul anzeigen
Modul anzeigen
Maße in mm
Plexiglas / Spanntuch
Plexiglas / Spanntuch
Plexiglas / Spanntuch
Plexiglas / Spanntuch
Plexiglas / Spanntuch
Plexiglas / Spanntuch
Plexiglas / Spanntuch
25
25 / 25
30
30 / 30
50 / 30
40
40 / 40
65/45
50
80 / 60
85 / 65
60
80 / 60
100 / 80
110 / 90
70
120 / 100
135 / 115
80
160 / 140
90
170 / 150
100
180 / 160
110
190 / 170
120
200 / 180
130
260 / 240
140
280 / 260
150
300 / 280
160
350 / 330
170
375 / 350
180
400 / 375
190
425 / 400
200
450 / 425
210
475 / 450
220
500 / 475
Modulabstand MA

Das erste Maß xx / = Modulabstand berücksichtigt die Abdeckung mit Plexiglas in weiß
Das zweite Maß / xx = wenn Sie Spanntuch oder dunkle Farben verwenden
Beispiel: Sirius-I-4-160 mit Spanntuch 120mm Bautiefe da ist der Abstand nicht 170mm, sondern 150mm.
Alle Maße sind in mm, der Abstand bezieht sich immer auf die Mitte des Moduls.
Am Rand entsprechend die Hälfte des Abstandes.
Die waagerechte und senkrechte Auslegung ist gleich.

Datenblatt
